管段式熱式氣體質量流量計

ATMF管段式熱式氣體質量流量計

測量介質: 各種氣體(乙炔氣除外)
管徑范圍: DN15-2000mm
精度等級: ±1~2.5%
管道材質: 碳鋼、不銹鋼、塑料等
熱式氣體質量流量計是基于熱擴散原理而設計的流量儀表;該儀表采用恒溫差法對氣體進行準確測量;具有體積小、數字化程度高、安裝方便,測量準確等優點;量程比寬(大于100:1);專有高濕、高溫算法,介質溫度可達500℃。
產品簡介

熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH,一個是測量氣體溫度變化的溫度傳感器RMG。當這兩個RTD置于被測氣體中時,其中傳感器RH被加熱,另一個傳感器RMG用于感應被測氣體溫度。隨著氣體流速的增加,氣流帶走更多熱量,傳感器RH的溫度下降。

該ATMF管段式熱式氣體質量流量計是直接測量氣體的質量,不需要溫度、壓力補償?shù)臍怏w流量測量儀表,它代表了氣體流量測量的發展趨勢。熱式氣體質量流量計傳感器部分由兩個基準級鉑電阻溫度傳感器組成,采用橋式環路,一個傳感器測量流體溫度,另一個傳感器為加熱元件,維持高于流體溫度的恒溫差,即氣體流過加熱元件時將熱量帶走,帶走的熱量與氣體的流速和氣體的密度成正比。為了保持兩個溫度傳感器的固定溫差需要電路對加熱元件提供更多的功率,電路中輸出功率的大小與流體的質量有關,由此測量流量。

該熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。管段式傳感器適用管道直徑:DN15~2000mm。
優勢特點


01
無需壓力溫度補償,直接測量氣體質量流量,組成簡單,出現故障概率小。
02
量程比寬(大于100:1),裝卸方便,使用簡便。
03
快速響應,精度高,無活動部件,結構堅固,抗振動。
04
靈敏度高,尤其適合于大管徑、低流速的流量測量,可做泄露檢測;
05
現場顯示,信號輸出,上下限報警等。
06
可應用于高溫場合和腐蝕環境中。專有高濕、高溫算法,介質溫度可達500℃。
07
在現場條件允許的情況下,可以實現不停產安裝和維護(需要特殊定制)。
技術參數
性能 技術參數
結構形式 插入式 管道式
測量介質 各種氣體(乙炔氣除外)
管徑范圍 DN32以上口徑 DN10~DN2000mm
流速范圍 0.1~120Nm/s
精度 ±1~2.5%
工作溫度 傳感器:-40℃~+220℃        轉換器:-20℃~+45℃
工作壓力 介質壓力≤2.5Mpa 介質壓力≤4.0Mpa
供電電源 DC24V或AC220V≤18W
響應速度 1s
輸出信號 4-20mA(光電隔離,大負載500Ω)、脈沖、RS-485(光電隔離)、HART協議
報警 1-2路繼電器常開觸點、10A/220V/AC、5A/30V/DC
供貨類型 分體結構、一體化結構
管道材質 碳鋼、不銹鋼、塑料等
現場顯示 四行漢字液晶顯示
顯示內容 質量流量、標況體積流量、累積流量、標準時間、累積運行時間,標準流速等
防護等級 IP65
傳感器材質 不銹鋼 不銹鋼、碳鋼
產品選型
★ 測量介質、溫度,是否有腐蝕性
★ 流量范圍和用戶管道的內徑
★ 壓力等級
★是否現場顯示
★工作電源
★ 信號輸出、通訊
★是否要防爆
★ 安裝方式
★精度等級

ATMF管段式熱式氣體質量流量計可測量介質種類:

★氧氣、氮氣、氫氣、氯氣、曝氣、燃氣等多組份氣體測量
★高爐煤氣、焦爐煤氣測量
★沼氣、水處理中的曝氣和氯氣測量
★壓縮空氣測量
★天然氣,液化氣,火炬氣,等氣體流量測量
★電廠高爐的一次風、二次風流量測量
★礦井下通風或排風系統流量測量
★燃氣過程中空氣流量測量
★煅燒爐管道氣流量測量
★水泥、玻璃廠生產過程中氣體流量測量
★溶劑回收系統中氣體流量測量
★半導體芯片制作過程中氣體流量測量
★啤酒生產過程中二氧化碳氣體流量測量
★加熱通風和空調系統中的氣體流量(速)測量
安裝事項

1、ATMF管段式熱式氣體質量流量計安裝儀表時應遠離彎頭,障礙物,變徑,閥門,以保證有一個穩定的流場,一邊要求有一個較長的上限直管道,前直管道長大于10D,后直管段長大于5D。

2、現場滿足不了直管段要求時,可以串接氣體整流器,以便大幅度降低對直管段要求。

3、如果儀表安裝在室外,應加儀表遮陽罩,避免日曬、雨淋。

4、熱式氣體質量流量計禁止安裝在強烈震動的場合和含有大量腐蝕性氣體的環境。

5、不要和變頻器、電焊機等污染電源的設備共用電源,必要時,為儀表加裝凈化電源。

6、在預安裝前請再次確認,管段的連接方式,準備法蘭連接相關的物品如墊片和螺栓等。安裝前必須停產,并嚴格遵守工廠的相關規定。
產品推薦
插入式熱式氣體質量流量計

ATMF插入式熱式氣體質量流量計

插入式熱式氣體質量流量是我工廠針對干凈,干燥的氣體進行氣體質量測量生產的流量計,特點是量程比寬,測量精度高,安裝方便。

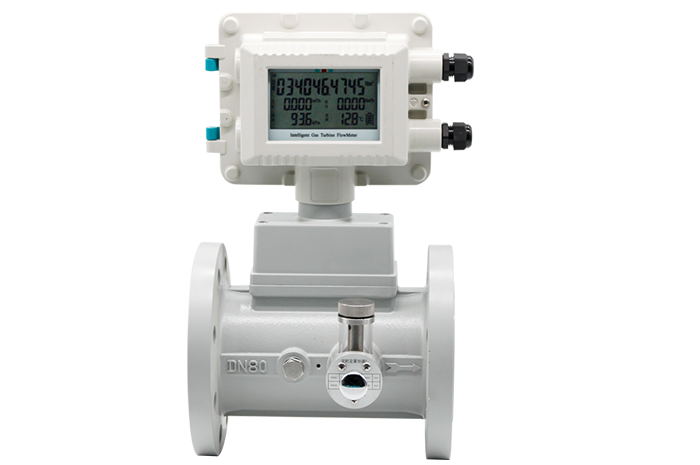

氣體渦輪流量計
