大口徑液體管道流量計如何選擇？
2023-11-20
大口徑液體流量計的測量特點都有哪些
1、管路口徑大，要求壓損越小越好。般不允許用局部縮徑的方法提高流速。
2、流速一般都不高新設計安裝的管路，一般均選擇經濟流速。因為流速太低，勢必增加管路的投資，流速太高，會造成動力損耗大幅度增加，導致運行成本上升，都是不經濟的但有些老管路，由于增產的需要而提高了流速。
3、由于流速較低，流體中的污垢、淤泥等較易在管道內壁沉積。進行系統設計時應考慮儀表與流體接觸部分的清洗。
4、測量范圍度要求大。有些水管夜間和日間、冬季和夏季流量相差懸殊，多達10~20 倍；有些空調用水，到一定季節干脆就停用，因此，安裝在這些水管中的流量計，就要求范圍度特別大。
5、防護等級要求高。大口徑管路大多埋地敷設，為的是節省空間，在北方，也是防凍的需要，因此流量傳感器大多被安裝在儀表井內的管段上。由于雨水、井壁滲透和管路外漏等原因常常引起井內水位上升而淹沒流量傳感器，所以設計時就應估計到這種情況，選用防持續浸水影響的流量傳感器。
大口徑液體流量計的選用和安裝

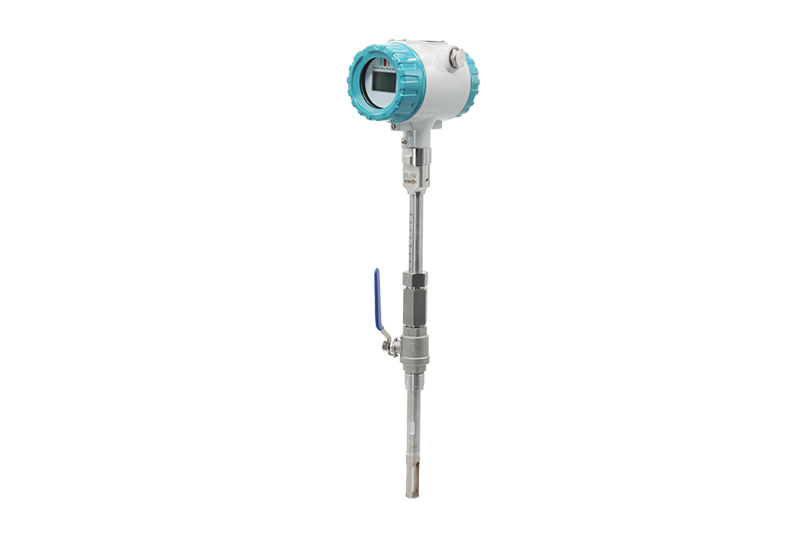

大口徑流量計的成本比較高，所以大多業主通常會采用插人式流量計來測量。插入式流量計的原理雖多種多樣，但其結構卻大同小異。
1、插入式流量計通常有傳感器由測量頭、插入桿、插入機構、轉換器和儀表表體五部分組成
1）測量頭，其結構實際上就是一臺流量傳感器，不過在這里作為局部流速測量的流速計使用。
2）插人桿，支撐測量頭的一根支桿，將測量頭的信號電纜引至儀表表體外部。
3）插人機構，由連接法蘭、插人桿提升機構及球閥組成?？稍诓粩嗔鞯那闆r下將測量頭由管道內提升到表體外，以便檢查維修。
4）轉換器，測量頭信號輸出轉換的電子部件。
5）儀表表體，對于大口徑管道般都不帶儀表表體，而是利用工藝管道的一段作為測量管。
在大口徑管路流量計中，由于流速普遍較低，泥沙、污垢等容易在儀表表面沉積，因此，插入式流量計常常配套球閥，實現在不斷流的情況下拆下儀表進行維護和檢査，從而提高測量系統的專業性。
1、管路口徑大，要求壓損越小越好。般不允許用局部縮徑的方法提高流速。
2、流速一般都不高新設計安裝的管路，一般均選擇經濟流速。因為流速太低，勢必增加管路的投資，流速太高，會造成動力損耗大幅度增加，導致運行成本上升，都是不經濟的但有些老管路，由于增產的需要而提高了流速。
3、由于流速較低，流體中的污垢、淤泥等較易在管道內壁沉積。進行系統設計時應考慮儀表與流體接觸部分的清洗。
4、測量范圍度要求大。有些水管夜間和日間、冬季和夏季流量相差懸殊，多達10~20 倍；有些空調用水，到一定季節干脆就停用，因此，安裝在這些水管中的流量計，就要求范圍度特別大。
5、防護等級要求高。大口徑管路大多埋地敷設，為的是節省空間，在北方，也是防凍的需要，因此流量傳感器大多被安裝在儀表井內的管段上。由于雨水、井壁滲透和管路外漏等原因常常引起井內水位上升而淹沒流量傳感器，所以設計時就應估計到這種情況，選用防持續浸水影響的流量傳感器。
大口徑液體流量計的選用和安裝
大口徑流量計的成本比較高，所以大多業主通常會采用插人式流量計來測量。插入式流量計的原理雖多種多樣，但其結構卻大同小異。
1、插入式流量計通常有傳感器由測量頭、插入桿、插入機構、轉換器和儀表表體五部分組成
1）測量頭，其結構實際上就是一臺流量傳感器，不過在這里作為局部流速測量的流速計使用。
2）插人桿，支撐測量頭的一根支桿，將測量頭的信號電纜引至儀表表體外部。
3）插人機構，由連接法蘭、插人桿提升機構及球閥組成?？稍诓粩嗔鞯那闆r下將測量頭由管道內提升到表體外，以便檢查維修。
4）轉換器，測量頭信號輸出轉換的電子部件。
5）儀表表體，對于大口徑管道般都不帶儀表表體，而是利用工藝管道的一段作為測量管。
在大口徑管路流量計中，由于流速普遍較低，泥沙、污垢等容易在儀表表面沉積，因此，插入式流量計常常配套球閥，實現在不斷流的情況下拆下儀表進行維護和檢査，從而提高測量系統的專業性。
